Nissan Rogue (T33) 2021-2026 Manuel du Conducteur: Tableau de bord

Nissan Rogue (T33) 2021-2026 Manuel du Conducteur / Commandes et instruments / Tableau de bord

Le tableau de bord du Nissan Rogue regroupe l’affichage conducteur, les buses de ventilation et les commandes de confort. Selon l’équipement, l’écran central peut intégrer la caméra de recul, la vue panoramique intelligente et des fonctions NissanConnect.

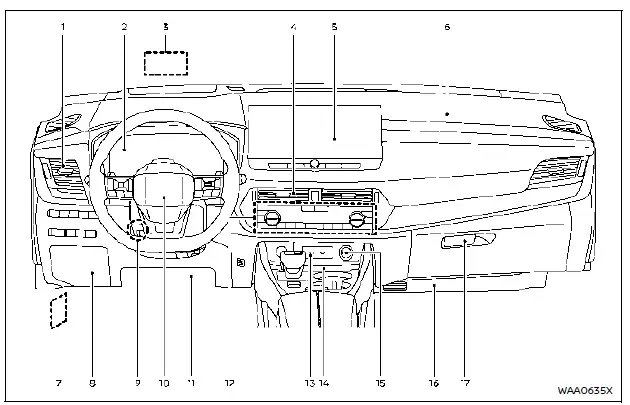

Nissan Rogue – tableau de bord : aérateurs, combiné d’instruments, écran NissanConnect, commandes HVAC et rangements

  1. Bouche d'aération latérale
  2. Jauges et instruments/Montre
  3. Affichage tête haute (HUD)*
  4. Bouche d'aération centrale
  5. Système Audio** ou système de navigation**
    • Moniteur de vue arrière*
    • Écran de visualisation du périmètre intelligent*
    • Système de téléphone mains-libres Bluetooth**
  6. Airbag côté passager avant
  7. Poignée d'ouverture du capot
  8. Couvercle de boîte à fusibles
  9. Levier de blocage de réglage télescopique et d'inclinaison du volant
  10. Airbag avant conducteur
  11. Airbag de genoux conducteur
  12. Commandes de chauffage et de climatisation
    • Commande de dégivrage
    • Commande de dégivrage*
    • Commandes de siège chauffant*
    • Commande de volant chauffant*
  13. Ports de connexion USB (bus série universel)**
  14. Chargeur sans fil*
  15. Prise électrique
  16. Airbag de genoux du passager avant
  17. Boîte à gants

* : si le véhicule en est équipé
** : Reportez-vous au manuel d'utilisation de NissanConnect fourni séparément.
