Nissan Rogue (T33) 2021-2026 Manuel du Conducteur: Fusibles
Compartiment moteur

Informations de base
AVERTISSEMENT
N’utilisez jamais un fusible dont l’ampérage est supérieur ou inférieur à la valeur indiquée sur le couvercle de la boîte à fusibles. L’utilisation d’un fusible inadapté peut endommager le circuit électrique, les unités de commande électroniques du Nissan Rogue et entraîner un risque sérieux d’incendie.
Si un équipement électrique du Nissan Rogue ne fonctionne pas correctement, commencez par vérifier si un fusible est grillé avant toute autre intervention.
1. Assurez-vous que le contact d’allumage est placé sur arrêt et que tous les feux, y compris les phares, sont éteints.
2. Ouvrez le capot moteur.

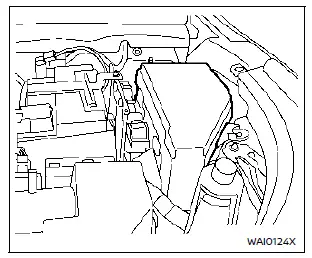

3. Retirez le couvercle de la boîte à fusibles et de raccords à fusibles à l’aide d’un outil approprié en appuyant délicatement sur la languette de verrouillage.
4. Repérez le fusible correspondant au circuit concerné à l’aide du schéma figurant sur le couvercle.
5. Retirez le fusible à l’aide de l’extracteur de fusible situé dans la boîte à fusibles de l’habitacle.

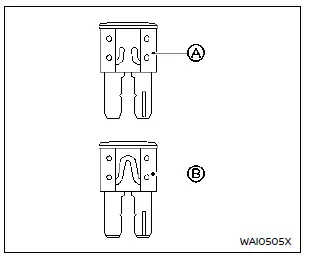

6. Si le fusible est grillé A, remplacez-le par un fusible neuf B de même ampérage.
7. Si le nouveau fusible grille immédiatement après son remplacement, le circuit électrique doit être contrôlé.
Nous vous recommandons vivement de vous rendre chez un concessionnaire NISSAN afin de faire diagnostiquer et réparer le circuit électrique du Nissan Rogue.
Raccords à fusibles
Si un équipement électrique ne fonctionne pas alors que tous les fusibles sont en bon état, vérifiez les raccords à fusibles. Un raccord fondu doit être remplacé exclusivement par une pièce d’origine NISSAN.
Pour toute vérification ou intervention sur les raccords à fusibles, il est recommandé de consulter un concessionnaire NISSAN.
Habitacle

Informations de base
AVERTISSEMENT
N’utilisez jamais de fusible d’un ampérage différent de celui spécifié sur le couvercle de la boîte à fusibles. Une valeur incorrecte peut provoquer des dommages électriques importants ou un incendie.
En cas de panne d’un équipement électrique, vérifiez la présence éventuelle d’un fusible grillé dans l’habitacle.
1. Assurez-vous que le contact d’allumage est coupé et que les phares sont éteints.
2. Retirez le couvercle de la boîte à fusibles.

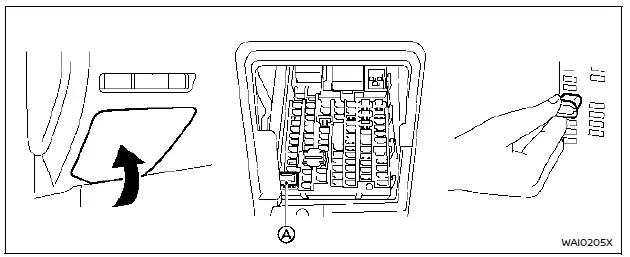

3. Retirez le fusible à l’aide de l’extracteur à fusibles A.

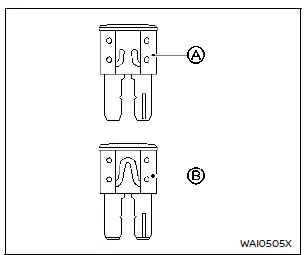

4. Si le fusible est grillé A, remplacez-le par un fusible neuf B de même valeur.
5. Si le fusible neuf grille à nouveau, faites contrôler le circuit électrique.
Nous vous recommandons de confier ce contrôle à un concessionnaire NISSAN.

Fusible-interrupteur de stockage étendu (si le véhicule en est équipé)
Le fusible-interrupteur de stockage étendu est utilisé principalement lors de la livraison ou d’un stockage prolongé du Nissan Rogue. Il est situé dans le panneau de fusibles du tableau de bord côté conducteur.
En cas de dysfonctionnement électrique, assurez-vous que ce fusible-interrupteur est complètement enfoncé.
Avant toute inspection, vérifiez que le contact d’allumage et la commande des phares sont désactivés.
Comment placer le véhicule en mode de stockage étendu :
1. Démarrez le moteur et laissez-le tourner pendant plus de 60 secondes.
2. Retirez le couvercle de la boîte à fusibles.

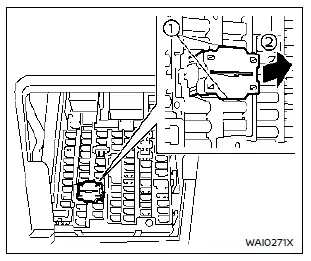

3. Pincez les pattes de blocage situées en haut et en bas du fusible-interrupteur.
4. Retirez le fusible-interrupteur de stockage étendu en restant bien dans l’axe.
5. Arrêtez le moteur.
Comment sortir le véhicule du mode de stockage étendu :
- Enfoncez complètement l’interrupteur de stockage étendu dans son logement.
