Nissan Rogue (T33) 2021-2026 Manuel du Conducteur: Moniteur de vue arrière (Caméra de recul)

Informations de sécurité

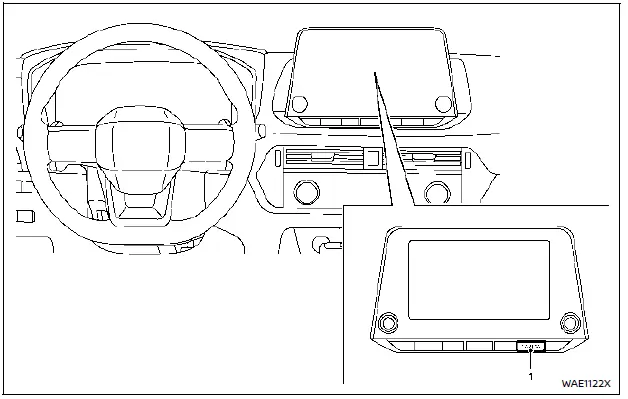

1. Bouton d'accès rapide CAMÉRA

AVERTISSEMENT CRUCIAL

• La caméra de votre Nissan Rogue est une aide au stationnement, mais elle ne remplace en aucun cas la vigilance humaine. Vérifiez toujours physiquement votre environnement direct.
• Les lignes de guidage de votre Nissan Rogue sont des références visuelles valables uniquement sur sol plat. La distance réelle peut différer de l'image affichée.

CONSIGNES D'ENTRETIEN

La lentille de la caméra située à l'arrière de votre Nissan Rogue est fragile. Pour retirer la neige ou la poussière, utilisez un chiffon doux et propre pour éviter toute rayure qui altérerait la visibilité.

Le système s'active automatiquement dès que vous engagez la marche arrière (R) sur votre Nissan Rogue. Pour votre agrément, la diffusion audio (radio/musique) reste active pendant la manœuvre.

Fonctionnement exhaustif du système de moniteur de vue arrière du Nissan Rogue

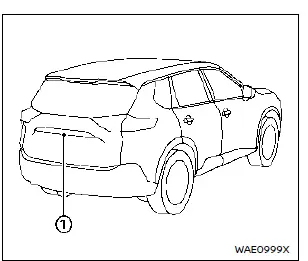

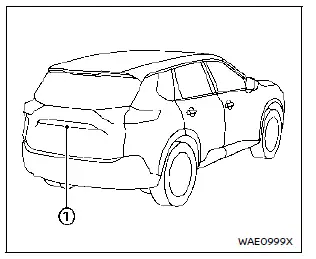

Pour garantir une sérénité totale lors de chaque manœuvre de recul, votre Nissan Rogue intègre un système de rétrovision sophistiqué. Ce dispositif repose sur l'utilisation d'une caméra de précision (1) dotée d'une optique avancée, idéalement positionnée au centre de la face arrière, juste au-dessus du support de plaque d'immatriculation de votre Nissan Rogue.

Le déploiement de l'assistance vidéo s'effectue automatiquement : dès que le contact est établi (position ON) et que le sélecteur de vitesses de votre Nissan Rogue est engagé sur R (Marche arrière), l'écran d'infodivertissement bascule instantanément pour afficher l'environnement situé derrière le véhicule.

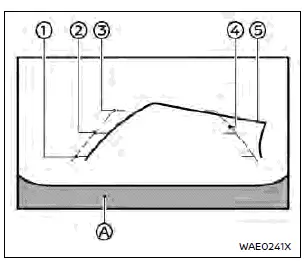

Analyse et interprétation des lignes dynamiques à l'écran

L'interface de votre Nissan Rogue superpose des guides graphiques intelligents qui servent de repères métriques et directionnels. Ces lignes vous aident à visualiser non seulement l'espace disponible, mais aussi le gabarit réel de votre Nissan Rogue par rapport aux obstacles.

Lignes de distance de sécurité (Codes couleurs) :

Ces indicateurs horizontaux permettent d'évaluer la profondeur de champ derrière votre Nissan Rogue :

• Ligne de proximité rouge : Zone de danger critique. L'obstacle est à environ 0,5 m (1,5 pi). Un arrêt immédiat est préconisé pour protéger le bouclier arrière de votre Nissan Rogue.
• Ligne de vigilance jaune : Zone intermédiaire. L'obstacle se situe à environ 1 m (3 pi).
• Ligne de sécurité verte : Zone de manœuvre aisée. L'objet est à environ 2 m (7 pi) de votre Nissan Rogue.

Lignes de largeur et de trajectoire prédictive :

• Lignes de gabarit fixes : Elles représentent la largeur hors-tout de votre Nissan Rogue, vous permettant de vérifier si le passage est suffisant entre deux véhicules ou piliers.
• Lignes de manœuvre conseillée (Lignes prédictives) : Ce sont les lignes qui s'animent sur l'écran de votre Nissan Rogue en fonction de l'angle imposé au volant. Elles simulent la courbe que décrira la carrosserie de votre Nissan Rogue si vous maintenez cet angle de braquage. Si vous remettez les roues droites, elles s'alignent parfaitement avec les guides fixes.

Comprendre les distorsions optiques : Différences entre image et réalité

Expertise sur la perspective et les pentes

Il est fondamental de noter que les capteurs et l'optique de votre Nissan Rogue sont calibrés pour des surfaces planes. La courbure de la lentille grand angle peut engendrer des distorsions de perspective majeures, surtout sur les terrains accidentés.

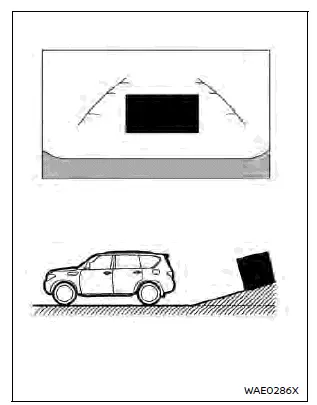

Recul sur une pente ascendante (Montée) :

Lorsque votre Nissan Rogue aborde une côte en marche arrière, les lignes de guidage projetées semblent plus proches de l'objet qu'elles ne le sont physiquement au sol. En réalité, l'obstacle sur la pente est plus éloigné que ce que l'écran de votre Nissan Rogue affiche. Gardez cela en tête pour ne pas freiner trop brusquement.

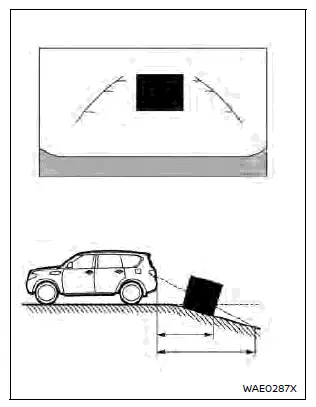

Recul sur une pente descendante (Descente) :

C'est la situation la plus délicate : en descente, les objets paraissent plus lointains qu'ils ne le sont réellement sur le moniteur de votre Nissan Rogue. L'obstacle est en fait beaucoup plus proche de votre pare-chocs. Une extrême vigilance est requise pour éviter tout contact avec l'arrière de votre Nissan Rogue.

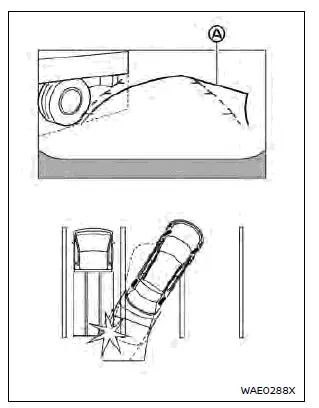

Manœuvre près d'objets proéminents en hauteur :

Le système de votre Nissan Rogue calcule la trajectoire au niveau du sol. Si vous reculez vers un camion avec un hayon saillant ou une structure en surplomb, les lignes (A) peuvent sembler indiquer un passage libre, alors que la partie supérieure de votre Nissan Rogue risque de percuter l'objet (B). Complétez toujours votre vision par un coup d'œil direct.

Méthodologie de stationnement assisté avec le Nissan Rogue

AVERTISSEMENTS ET MAINTENANCE DU SYSTÈME

• Pneumatiques : L'utilisation de pneus de rechange ou de dimensions non homologuées altère les calculs de trajectoire de votre Nissan Rogue.
• Calibrage de la direction : Si la batterie de votre Nissan Rogue a été déconnectée, les lignes prédictives peuvent être décalées. Pour réinitialiser, tournez le volant à fond à gauche puis à fond à droite moteur tournant, puis roulez en ligne droite pendant quelques minutes.
• Surfaces glissantes : Sur la glace ou la neige, le comportement de votre Nissan Rogue peut différer radicalement de la trajectoire idéale affichée à l'écran.

1. Vérifiez d'abord visuellement les angles morts autour de votre Nissan Rogue.

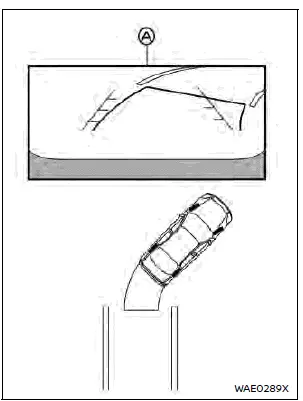

2. Enclenchez la marche arrière pour activer le moniteur (Vue A).

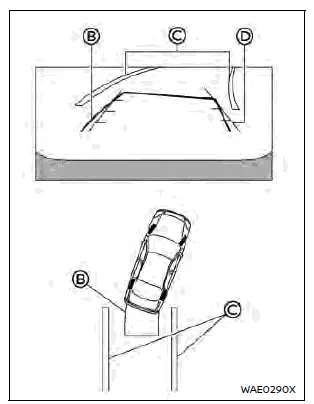

3. Reculez doucement en braquant le volant pour que les lignes de manœuvre (B) s'insèrent dans l'espace (C).

4. Redressez le volant pour que les lignes de largeur fixes (D) soient bien parallèles aux lignes du parking de votre Nissan Rogue.

5. Une fois garé, engagez le mode P (Parking) et activez le frein de stationnement de votre Nissan Rogue.

Optimisation des réglages de l'image

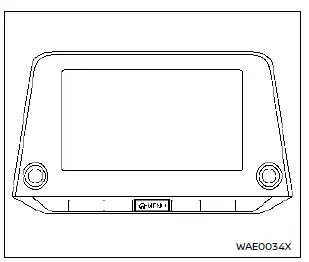

Pour une visibilité parfaite par temps de pluie ou de nuit, ajustez les paramètres de votre Nissan Rogue : MENU > Réglages > Caméra > Réglage affich. Vous pourrez y affiner la luminosité et le contraste.

Note : Pour des raisons de sécurité évidentes, ne manipulez jamais ces menus pendant que votre Nissan Rogue est en mouvement.

Gestion de l'affichage des lignes

Il est possible d'activer ou de masquer les "Lignes de routes estimées" via le menu Caméra du Nissan Rogue. De plus, une pression sur le bouton CAMERA pendant la manœuvre permet de basculer rapidement entre les modes d'affichage.

Limites intrinsèques du système de moniteur de vue arrière du Nissan Rogue

AVERTISSEMENT RELATIF À LA SÉCURITÉ

Il est impératif de comprendre et de respecter les limites technologiques du moniteur de vue arrière de votre Nissan Rogue. Ignorer ces paramètres lors de la conduite ou des manœuvres de recul peut entraîner des collisions graves, des blessures corporelles sévères, voire un accident mortel.

• Angles morts résiduels : Bien que performant, le système de votre Nissan Rogue ne peut éliminer totalement les angles morts. Il est possible que certains objets, piétons ou obstacles bas ne soient pas détectés par l'unité optique.
• Zone d'exclusion visuelle : Les périmètres situés immédiatement sous le pare-chocs et au niveau des angles extrêmes de la carrosserie de votre Nissan Rogue ne sont pas couverts par le champ de vision de la caméra. Les objets de petite taille ou très proches du sol peuvent donc rester invisibles à l'écran.
• Distorsion de l'image : En raison de l'utilisation d'un objectif grand angle (fish-eye) sur votre Nissan Rogue, la perception de la distance et de la profondeur à l'écran diffère significativement de la réalité physique.
• Inversion de perspective : Notez que les objets affichés sur le moniteur de votre Nissan Rogue apparaissent de manière inversée par rapport à ce que vous percevez dans vos rétroviseurs classiques, ce qui nécessite un temps d'adaptation.
• Variabilité des lignes de guidage : Les repères visuels sur l'écran de votre Nissan Rogue sont purement indicatifs. Leur précision fluctue selon la charge du véhicule (nombre de passagers), le niveau de carburant, la pression des pneus et l'inclinaison de la chaussée.
• État du hayon : Assurez-vous que le hayon de votre Nissan Rogue est hermétiquement fermé. Un hayon mal verrouillé fausse totalement l'angle de la caméra et les trajectoires affichées.
• Entretien et Lavage : Lors du nettoyage de votre Nissan Rogue à haute pression, n'orientez jamais le jet directement sur l'objectif de la caméra. Une infiltration d'eau pourrait provoquer de la condensation interne, un court-circuit, ou endommager définitivement les composants électroniques.
• Chocs mécaniques : La caméra de votre Nissan Rogue est un instrument de mesure de haute précision. Tout impact physique peut décentrer l'objectif et rendre le système inopérant ou dangereux.

Les phénomènes suivants sont considérés comme des caractéristiques normales de fonctionnement de votre Nissan Rogue et ne constituent pas des pannes :

• Températures extrêmes : Par grand froid ou chaleur intense, la réactivité des cristaux liquides de l'écran du Nissan Rogue peut ralentir, affectant la clarté de l'image.
• Phénomènes lumineux : Une source de lumière directe (soleil, phares) pointée vers la caméra peut générer des lignes verticales ou un clignotement de l'image sur l'écran de votre Nissan Rogue.
• Environnement sombre : Dans l'obscurité totale, le grain de l'image augmente, ce qui peut rendre les obstacles moins nets sur le moniteur de votre Nissan Rogue.
• Accumulation de résidus : La présence de boue, de givre ou de film routier sur l'optique de votre Nissan Rogue dégrade immédiatement la qualité vidéo. Un nettoyage régulier est indispensable.

Protocole d'entretien du système optique

MISE EN GARDE IMPORTANTE

• N'utilisez jamais de solvants agressifs (alcool, benzine, diluant) pour nettoyer la lentille de votre Nissan Rogue, sous peine de ternir le revêtement protecteur de l'optique.
• Évitez l'application de cire de carrosserie sur l'objectif lors du lustrage de votre Nissan Rogue. En cas de contact, essuyez avec un chiffon doux imbibé d'un détergent neutre très dilué.
