Nissan Rogue (T33) 2021-2026 Manuel du Conducteur: Informations de base

AVERTISSEMENT

Le non-respect des instructions et avertissements relatifs à l’utilisation correcte du système d’intervention de changement de voie intelligent du Nissan Rogue peut entraîner des blessures graves ou mortelles.

  • Ce système n’assure pas la conduite autonome et ne peut éviter une perte de contrôle. Le conducteur doit rester attentif et conserver le contrôle total du véhicule.
  • Le système d’intervention de changement de voie intelligent est principalement conçu pour une utilisation sur autoroutes modernes et bien entretenues. Il peut ne pas détecter correctement les marquages selon l’état de la route, les conditions météorologiques ou de circulation.

Informations de base système intervention changement de voie Nissan Rogue

Le système d’intervention de changement de voie intelligent doit être activé à l’aide de la commande ProPILOT Assist du Nissan Rogue à chaque mise du contact sur la position ON.

Il fonctionne lorsque la vitesse du véhicule est supérieure ou égale à environ 60 km/h (37 mi/h) et lorsque les marquages de voie sont clairement visibles. Le système avertit le conducteur par un témoin et des vibrations du volant lorsque le véhicule s’éloigne du centre de la voie, puis applique une correction légère de la direction afin de ramener temporairement le véhicule vers le centre de la voie.

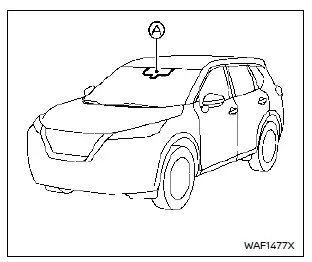

La surveillance des lignes de voie est assurée par la caméra A située au-dessus du rétroviseur intérieur du Nissan Rogue.

    Système d'intervention de changement de voie intelligent
    Fonctionnement du système d'intervention de changement de voie intelligent
    Témoin d'activation du système d'intervention de changement de voie intelligent (sur l'écran d'informations du véhicule) Témoin du système d'intervention de changement de ...
